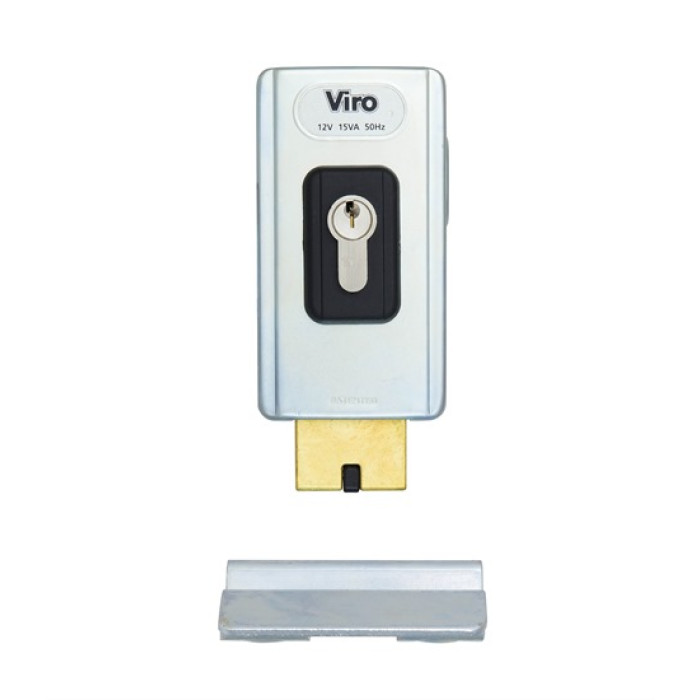

Електромеханічний замок VIRO V06 BS70мм UNIV DIN 12VAC NC GATE накладний V96

Опис - Електромеханічний замок VIRO V06 BS70мм UNIV DIN 12VAC NC GATE накладний V96

Електромеханічний замок VIRO V06 BS70мм UNIV DIN 12VAC NC GATE накладний V96

Характеристика:

• Виробник: VIRO Італія
• Тип: Замок електромеханічний
• Бренд: VIRO
• Модель: V06
• BackSet: BS70мм
• Стандарт: DIN
• Електричні параметри: 12VAC NC

Опис:

• Електромеханічний накладний замок гаражного типу VIRO V06 (серія V1.7918) з рухомим косим ригелем, низькою напругою живлення змінного струму, подвійним режимом роботи призначений для внутрішніх та зовнішніх суцільних дерев'яних та металевих дверей, механічних та автоматичних воріт, вуличних хвірток.

Переваги:

• Замок універсальний: оцинкована сталь, для будь-якого типу відкриття дверей, воріт, хвірток;
• Тип встановлення замка: вертикальний чи горизонтальний;
• Компактність за розмірами: ідеальний для вуличної установки на вузьких рамах воріт та хвірток;
• Режими регулювання роботи замку: "СЕРВІС" та "БЕЗПЕКА";
• Стандартний режим комплектації постачання замка "СЕРВІС": переведення в режим "БЕЗПЕКА" здійснюється за допомогою видалення внутрішнього стопорного фіксатора вибору режиму роботи із замком, покрокової дії вказаних в інструкції;
• Номінальна напруга: 12В змінного струму (АС) 5А, опціонально - 24В змінного (AC), 12В або 24В постійного (DC) струму 5А, обов'язково вказується під час розміщення замовлення продукції;
• Електромеханічна функція: замок нормально замкнутий;
• Опціональна можливість доукомплектування замка або заміни в ньому електричних елементів при експлуатаційній необхідності: трансформаторний блок живлення V7909, випрямляч струму V7911, пара електричних контактів V7903, зазначені елементи не входять до основного комплекту замку та за потреби замовляються окремо додатково;
• Замок злостійкий: витримує навантаження на міцність не менше 540 кг;
• Замок вандалостійкий: рухомий косий ригель у відкритому стані замку ковзає по поверхні запірної планки, втягуючись у корпус замку і автоматично блокується в закритому стані, як тільки увійде в отвір запірної планки, для блокування косого ригеля в отворі запірної планки зазор між ригелем над отвором із зовнішнього боку розміщення петель має становити 1 мм.

особливості:

• BackSet: 70 мм;
• Режим роботи "СЕРВІС": замок відкривається при подачі електричного імпульсу керування і залишається відчиненим до тих пір, поки двері, ворота або хвіртка НЕ ​​БУДУТЬ зачиненими, в даному режимі замок сумісний для дверей, воріт або хвірток з дверними доводчиками, дверною автоматикою або автоматикою для воріт;
• Режим роботи "БЕЗПЕКА": замок відкривається при подачі електричного імпульсу керування та одночасного фізичного натискання на двері, ворота або хвіртку, в даному режимі замок забороняється використовувати для дверей, воріт або хвірток разом з дверними доводчиками, дверною автоматикою або автоматикою для воріт;
• Опціональна можливість доукомплектування трансформаторним блоком живлення V7909: 230В/12В AC, 18-20Вт, 50Гц з коротким дротом з'єднання перетином 2*1мм, в основний комплект замку не входить;
• Опціональна можливість доукомплектування випрямлячем струму V7911, який перетворює змінний струм на постійний, забезпечує безшумну роботу замку, запобігає його вібрації та є сумісним з усіма типами елетромагнітних котушок 12В та 24В, до основного комплекту замку не входить;
• Опціональна можливість доукомплектування парою електричних контактів V7903: у корпусі з нейлону чорного кольору, контакти з нікельованої латуні, забезпечується телефонна бездротова передача напруги від трансформаторного блоку живлення до подвійної електромагнітної котушки, у комплекті разом з парою нейлонових прокладок товщиною 5мм модифікації контактів на контакти іншого виробника або використання провідного з'єднання в замку - це недотримання користувачем експлуатаційних вимог та причина відмови постачальника у гарантійних зобов'язаннях на виріб, зазначена пара електричних контактів V7903 до основного комплекту замка не входить;

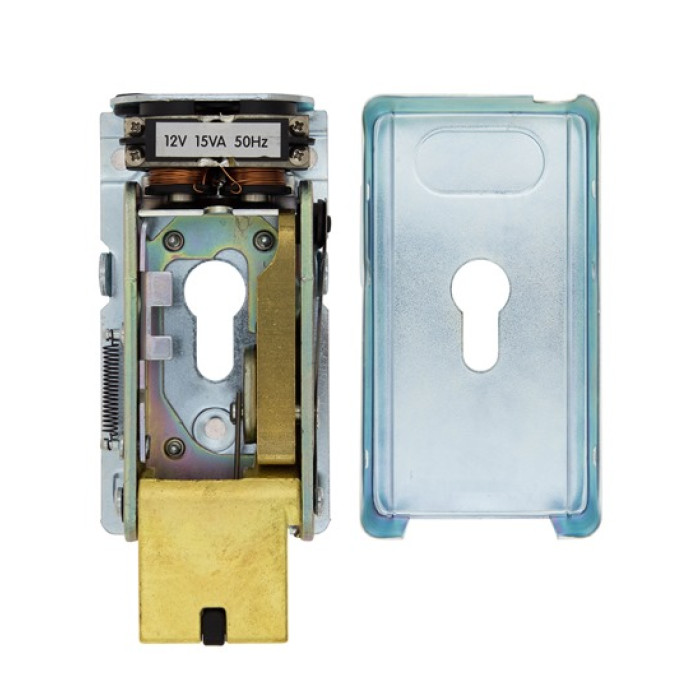

• Подвійна електромагнітна котушка V8.7906: 12В, 15Вт, 50Гц, рівномірно розподіляє навантаження на замок, забезпечує високу надійність та довговічність роботи замку, входить до основного комплекту замка;
• Опціональна можливість замовлення окремої за артикулем моделі замку з мікровимикачем, який забезпечуватиме функцію індикації електромеханічного керування переходу замка із замкнутого стану у відключений;
• Конструкція замку: корпус цільний (моноблок) з оцинкованої сталі, кришка з листової оцинкованої сталі, супортні захисна накладка циліндра з легованої сталі, косий ригель з твердої латуні, рухомий, при відмиканні втягується в корпус замку, маса замка 1,285 кг, вимогою є встановлення козирків, які не входять до комплекту замка;
• Замок призначений під циліндр DIN-стандарту: односторонній або двосторонній типу ключ-ключ, в основну комплектацію замку циліндр DIN-стандарту не входить, доукомплектовується окремо додатково;
• Особливості підбору DIN-циліндра: таблиця підбору вказана в інструкції в залежності від товщини дверей/рами воріт/хвіртки, мінімальна симетрія циліндра - внутрішня 27мм, зовнішня 31мм, при використанні козирка зовнішня сторона циліндра додатково збільшується на 5 мм;

• Монтажна наземна запірна пластина V9986: цементується в землю або приварюється до нижньої рами воріт або хвіртки, входить до комплекту замка;
• Зазор між корпусом замка та накладною універсальною запірною планкою V7912.117.217 при горизонтальному монтажі замка – 4мм;

• Монтажна запірна наземна пластина V9986, яка використовується при вертикальному монтажі замку, входить в основний комплект замку;
• Зазор між корпусом замка та монтажною наземною запірною пластиною V9986 при вертикальному монтажі замка – 3-5мм.

Додаткові аксесуари:

• Монтажна запірна наземна пластина V9986;
• Вертикальний козирок V9989;
• Комплект горизонтального козирка V9990 із монтажною пластиною V7912.0219;
• Монтажна пластина V7912.0219 під запірну планку V7912.117.217;
• Запірна планка V7912.117.217: накладна, універсальна, нержавіюча сталь, для всіх типів дверей, воріт та хвірток;
• Спеціалізований комплект аксесуарів V1.7918.06000 ручка з нейлону, універсальна накладна запірна планка V7912.117.217, комплект V9990, монтажний комплект з елементами кріплення, призначений для горизонтальної установки замка;
• Електричні елементи замку: трансформаторний блок живлення V7909, випрямляч струму V7911, пара електричних контактів V7903, подвійна електромагнітна котушка V8.7906.

Комплектація:

• Корпус замку, супортна захисна накладка циліндра, електричні елементи замку, нейлоновий інсерт (накладка) для ригеля, монтажна запірна наземна пластина V9986, монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
