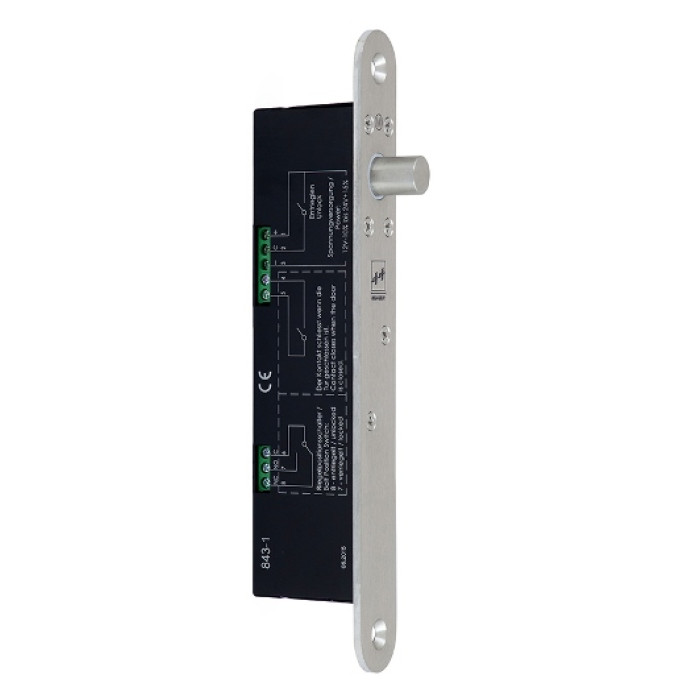

Замок електроригельний EFF EFF 843-1 30 12/24В НЗ 25 мм

Опис - Замок електроригельний EFF EFF 843-1 30 12/24В НЗ 25 мм

Замок електроригельний EFF EFF 843-1 30 12/24В НЗ 25 мм

• Виробник: EFF EFF Німеччина
• Тип: Замок електроригельний
• Продукт: EFF EFF
• Модель: 843-1 30
• Напруга живлення: 12/24В
• Функції: НЗ

Повний опис

• Надійний та високобезпечний, спеціальної компактної конструкції DIN стандарту, універсальний односпрямований соленоїдний електроригельний замок EFF EFF 843-1-30 ---- Q41 з вбудованим контролером та датчиками положення блокуючого ригеля та дверей, призначений для врізного монтажу для сучасних зовнішніх та внутрішніх распа різних профілів, металевих і дерев'яних дверей, а також спільно з додатковими аксесуарами та спеціальними монтажними кронштейнами для відкритого накладного монтажу як розстібних, так і маятникового типу цільноскляних дверних конструкцій, як оптимальний додатковий замок підвищеної надійності з високою стійкістю (до 1000 кг) , що здатний до експлуатації як у комерційній сфері застосування на об'єктах корпоративного значення, так і у приватній сфері застосування у громадських будівлях, як приклад: відділення банків, технічні приміщення IT-компаній, виробничо-технічні та науково-дослідні лабораторії, майстерні з надання самих різноманітних послуг, виставкові зали музеїв, службово-технічні приміщення та спецприміщення гід електростанцій, електропідстанцій, заводів, фабрик, елеваторів, радіо та телекомпаній, дипломатичних установ, дитячо-виховних, навчальних та розважальних закладів, кінотеатрів та продюсерських мюзик центрів, та вхідні двері в житлових будинках та котеджах, у житлово-побутових блоках

Переваги:

• Електроригелі універсальний лівий/правий, для дверей і дверей маятникового типу,
• режим роботи нормально – замкнутий:
• Електроригелі завжди замкнуті і двері заблоковані за відсутності робочої напруги живлення, при подачі робочої напруги живлення блокуючий ригель замку переходить у відключене положення, а двері - у відкритий стан;
• замок має можливість, за потреби, перекомутуватися з нормально - замкнутого режиму роботи до нормально - відключено режим роботи;
• Електроригелі не потребує зовнішнього блоку керування, має власну вбудовану плату керування;

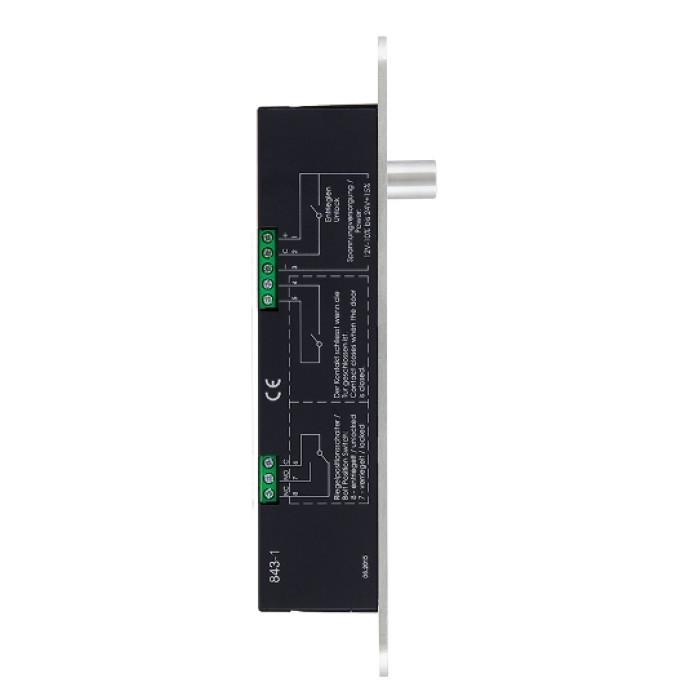

• конструкція Електроригелі включає 2 (два) датчики, один з яких забезпечує моніторинг стану блокуючого ригеля, а інший - моніторинг стану дверної стулки, передбачена додаткова можливість автоматичного короткочасного миттєвого розблокування електроригельного замку тривалістю 8 (вісім) секунд від вбудованої в корпус Електроригелі власної плати управління, а також електроригелі придатний для короткочасного та тривалого розблокування при сумісному - вбудовані магнітні контакти контролю за станом дверей та зворотною запірною планкою;
• компактна конструкція Електроригелі, наявність додаткових аксесуарів та набору спеціальних монтажних кронштейнів кріплення Електроригелі та зворотної запірної планки забезпечують багатокомбінаційну можливість та повноцінну функціональність як за різного, так і за накладного типу здійснення установки замка при різних варіантах монтажу на горизонтальні або вертикальні поверхні.

особливості:

• Електроригелі використовують у тих випадках, коли існує необхідність забезпечити високий рівень стійкості дверей проти злому;
• при експлуатації в локальних системах контролю доступу замок не потребує додаткового захисного діода, оскільки конструктивно захисний діод вже є вбудованим у корпусі електроригельного замку на стадії його виробництва;
• електроригельний замок оснащений механізмом захисту від хибного замикання, коли дверна стулка знаходиться у відкритому положенні;
• контакт спостереження видає інформаційну індикацію про стан електроригелі "замкнутий - не замкнутий";
• власний механізм тимчасової затримки забезпечує можливість затримувати на кілька секунд виконання команди на замикання Електроригелі;
• для повноцінної роботи Електроригелі обов'язково потрібна зворотна запірна планка з магнітом для розпізнавання стану дверей (відчинена/зачинена) - зворотна планка та інші додаткові аксесуари до комплекту електроригельного замку не входять, додатково підбираються та замовляються, як окремі вироби за артикулем;
• не рекомендується для експлуатації за наднизьких температурних умов та за різких змін кліматичних умов.

Технічні дані:

• електромеханічна функція: нормально вимкнено;
• діапазон стабілізованої робочої напруги 12/24 В постійного струму;
• пусковий струм Електроригелі: при 12 В – 1050 мА, при 24 В – 900 мА;
• струм вміст ригеля у відключеному положенні: при 12 - 210 мА, при 24 - 80 мА;
• дверний контакт (геркон): до 25 В змінного АС або постійного струму DC 200 мА;

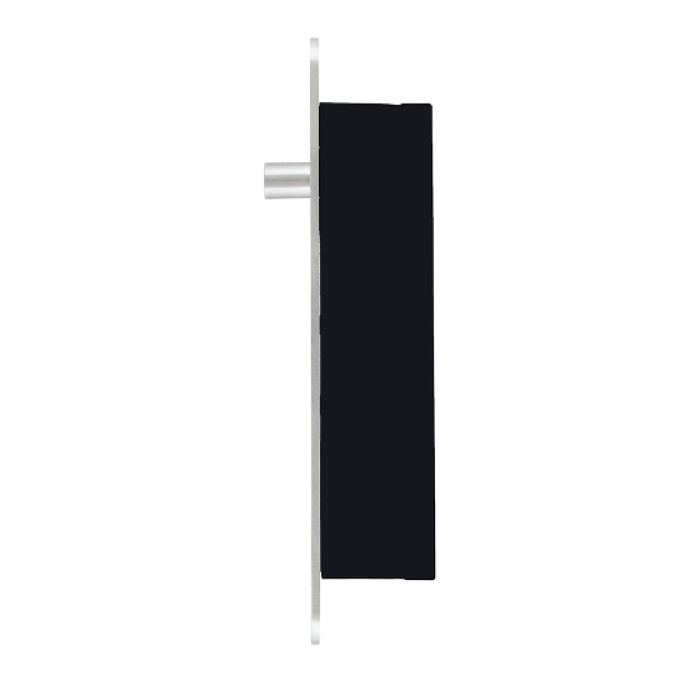

• конструкція блокуючого ригелю: діаметр – 12,7 мм, вихід – 14 мм, сила утримання – до 1000 кг, матеріал ригеля – загартована сталь, циліндрична форма;
• розміри корпусу електроригельного замка: висота – 165 мм, ширина – 40 мм, товщина – 23 мм;

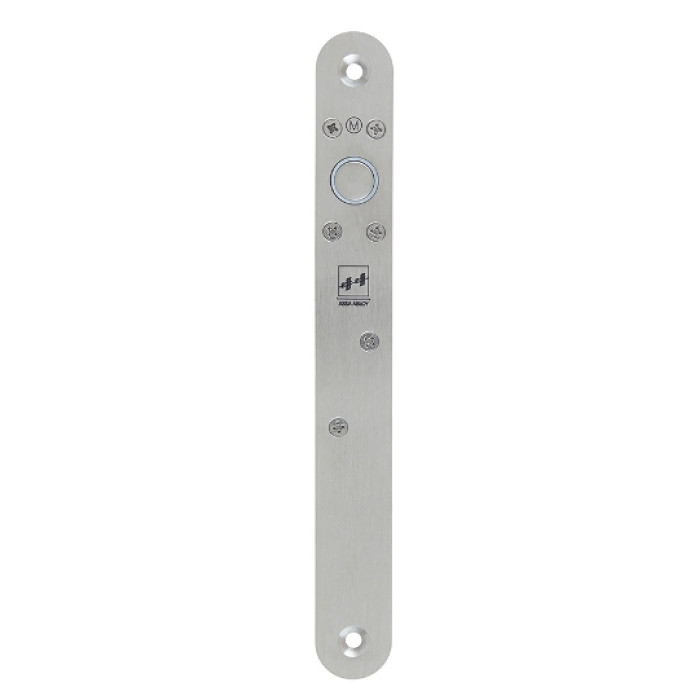

• розміри торцевої планки Електроригелі: висота – 2100 мм, ширина – 25 мм, товщина – 3 мм;
• спосіб встановлення електроригельного замка: у вертикальному або горизонтально у дверях або в дверній рамі, а також відкритим накладним монтажем для цільноскляних дверних конструкцій, при горизонтальному встановленні закривання замка можливо виключно ригелем, що блокує, вниз.

Додаткові аксесуари:

• зворотна запірна планка коротка EFF EFF 843-2 -------- 35 із вбудованим постійним магнітом застосовується, як окремий виріб за артикулем, як зустрічна зворотна частина до контакту положення (геркона) електроригельного замку, технічні розміри:
• висота – 80 мм, ширина – 25 мм, товщина – 3 мм, обробка – нержавіюча сталь, закруглена форма;
• зворотна запірна планка довга EFF EFF 843-3 -------- 35 із вбудованим постійним магнітом застосовується, як окремий виріб за артикулем, як зустрічна зворотна частина до контакту положення (геркона) електроригельного замку, технічні розміри:
• висота – 210 мм, ширина – 25 мм, товщина – 3 мм, обробка – нержавіюча сталь, закруглена форма;
• монтажний бокс EFF EFF 843-4 -------- 35 застосовується для здійснення відкритого накладного монтажу на цільноскляних дверних конструкціях з метою кріплення дверного електроригельного замку EFF EFF 843-1 ------- Q41 та/або довгої зворотної запірної планки EFF EFF 843-3 -------- 35 при монтажному положенні врівень, технічні розміри:
• висота – 225 мм, ширина – 46,5 мм, глибина – 27,4 мм, обробка – нержавіюча сталь, прямокутна форма;
• захисна екранна плата EFF EFF 843-7 -------- 35 застосовується для візуалізованого зорового захисту від сторонніх поглядів на монтажні елементи та клейові компоненти на суцільноскляних дверних конструкціях з протилежного боку дверного полотна, на якому здійснюється монтаж монтажного блоку EFF EFF 843 -4 -------- 35, кріплення здійснюється на скляній поверхні за допомогою нанесення на неї спеціальної клейової основи, технічні розміри:
• висота – 225 мм, ширина – 46,5 мм, товщина – 0,7 мм, обробка – нержавіюча сталь, прямокутна форма;
• спеціалізований комплект клею 760-843 (артикул заводу-виробника EFF 760-843 ------- 00 або артикул аналога 760-RK1500) для кріплення монтажного боксу EFF EFF 843-4 -------- 35 та захисний екранної плати EFF EFF 843-7 -------- 35 скляні поверхні.

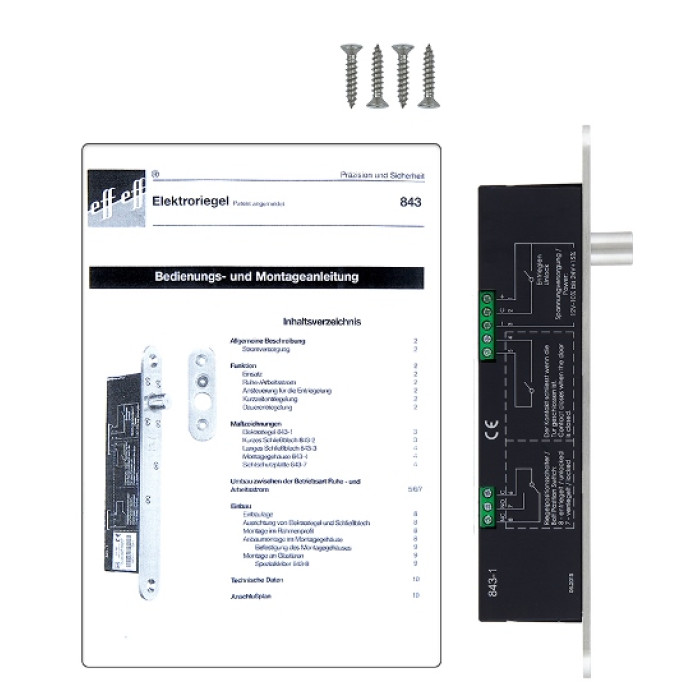

Комплектація:

• замок електроригельний EFF EFF 843-1 ------- Q41
• паспорт-інструкція користувача

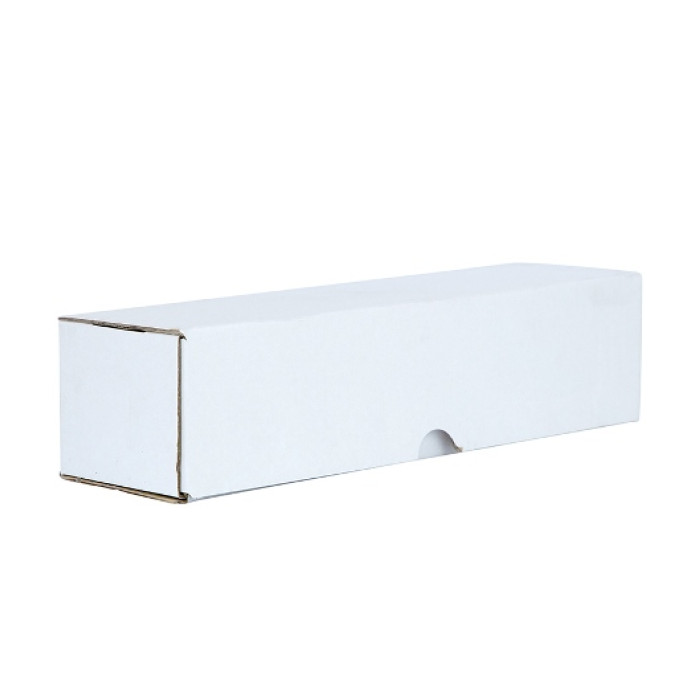

• пакувальна упаковка
