Замок Бар'єр Каре накладний з лицьовою планкою

Опис - Замок Бар'єр Каре накладний з лицьовою планкою

Замок Бар'єр Каре накладний з лицьовою планкою

Замок «Бар'єр-Каре» у накладному варіанті з лицьовою пластиною призначений для встановлення на внутрішні (вхідні в квартиру та інші, призначені для експлуатації всередині будівель) дверні блоки товщиною 30...70 мм лівого та правого відкривання як усередину, так і назовні приміщення . Цілком захисні властивості замку реалізуються на сталевих дверних блоках, виготовлених за ГОСТ 31173-2003.

Технічні характеристики:

• Перетин засуву, мм2 - 500
• Виліт засуву, мм - 33
• Кількість секретів, більше – 4 000 000
• Захист від кримінального відкривання та злому – є
• Напрацювання циклів, щонайменше - 100 000
• Бексет (відстань від торця дверей до ключового отвору) – 63
• Товщина дверей, мм - 30...70
• Товщина дверей з використанням подовжених ключів, мм – до 100
• Вага, кг – 2,0

Комплектність:

• Замок (з встановленою поворотною ручкою) - 1
• Пластина лицьова з різьбовими шпильками.
• Планка запірна об'ємна - 1
• Планка запірна плоска.
• Ключ - 5
• Болт М8х20 ДЕРЖСТАНДАРТ 7805-70 - 6
• Болт М8х30 ДЕРЖСТАНДАРТ 7805-70 -1
• Гайка М8 довга - 4
• Заклепка-гайка М8-3
• Шайба 8,4 ГОСТ 10450-78-7
• Гвинт М5х6-2
• Декоративна накладка на замок - 2
• Накладка декоративна на об'ємну запірну планку.
• Бронепластина (2 мм) - Опція
• Проставка (2 мм) - Опція
• Проставка неметалічна (10 мм) - Опція
• Паспорт замку - 1
• Коробка пакувальна - 1

  Призначення замку:

• Замок «Бар'єр - Каре» призначений для встановлення в якості накладного циліндрового замку на будь-які двері, що випускаються. Замок може застосовуватись на правих та лівих дверях, при цьому зберігається природне обертання ключа. При виготовленні дверей він може бути використаний і як врізний замк (з фронтальним кріпленням на заставну пластину).
• Зовні замок керується ключем. Повний виліт засуву відбувається за два оберти ключа. Зсередини замок керується ручкою. Повний виліт засуву відбувається за один оберт ручки. Відкриття замка ключем можливе за будь-якого положення ручки зсередини.
• Маючи високу стійкість до кримінального відкривання та злому, замок «Бар'єртм-Каре» може використовуватися як основний замок дверного блоку.
• Цілком захисні властивості замку реалізуються на сталевих дверних блоках, виготовлених за ГОСТ 31173-2003.

Пристрій замку:

• Замок складається з кришки, засуву, основи, механізму секретності та запірної планки.
• Кришка виконана з 2-х мм сталі. На ній гвинтами закріплена ручка, шайба з повідками, пружина фіксації повідків. Ручка має квадратний вал (6х6 мм), якою повертає шайбу з двома повідками. Ці повідці, при обертанні ручки, взаємодіють із гребінцем засуву та переміщають його. Ці повідки служать для фіксації засуву в положенні замку «закрито».

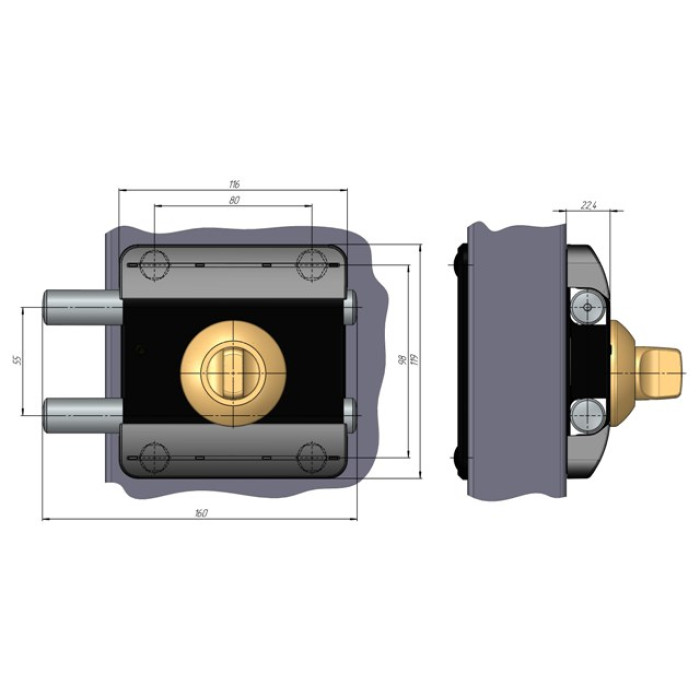

• Засув являє собою два сталевих стрижня, що проходять через весь замок, довжиною по 160 мм і діаметром 17,8 мм, рознесених на 56 мм. У стрижнях виконані радіальні глухі отвори, які вставлені направляючі для гребінки засуву. В одному стрижні засуву з торців виконані отвори, в які встановлені твердосплавні ролики, що вільно обертаються, захищають засув від перепилювання. Гребінка виконана з 2 мм сталі та має «»-подібну форму. З одного боку гребінки є пази для повідців із приводом від ручки, а з іншого боку - від повідця механізму таємності. Гребінка вставлена між напрямними і підтискується у вихідний стан двома циліндричними пружинами, одягненими на напрямні. Особливістю гребінки є те, що вона захищена від кримінального віджиму у будь-якому положенні засуву. Для цього, з боку механізму секретності, у гребінці виконано вікно, в нижню кромку якого, при спробі віджати гребінку, упирається повідець механізму секретності. Це перешкоджає виведенню із зачеплення гребінки з повідками ручки.
• З замку закріплений механізм секретності. Кріплення проводиться зсередини фіксуючими відгинними елементами, що припускає, при необхідності, заміну механізму секретності замка. Сам механізм секретності є апробованою конструкцією з 11 парами рознесених по всьому колу кодових штифтів і трубчастим ключем. Аналогічний механізм секретності застосовується у відомих замках "Бар'єр-4". Невелика відмінність пов'язана лише з тим, що в механізмі встановлено один повідець, а не два.
• Важливим моментом є те, що вісь ключового отвору механізму секретності зміщена щодо осі ручки, що є елементом захисту замка від такого методу кримінального злому, як свердління.
• Основа з'єднується з кришкою замку двома заклепками, які легко перевстановити при заміні, наприклад, механізму секретності. Природно, що силове кріплення кришки замка до основи здійснюється чотирма болтами М8 під час монтажу замка на двері. Ці болти після закінчення встановлення замку закриваються декоративними накладками.
• Залежно від конструкції одвірка двері замок може застосовуватися з двома видами запірної планки, а саме плоскою або об'ємною. Плоска планка має два овальні отвори під стрижні засуву і кріпиться до одвірка дверного блоку під прямим кутом до площини дверей. Об'ємна запірна планка (штампована деталь, що обгинає стрижні засуву) встановлюється на площину косяка паралельну площині дверей. При необхідності підгонка площини замка до площини установки об'ємної запірної планки проводиться за допомогою проставок під замок (опційна деталь). Кріпиться така запірна планка трьома гвинтами М8. Болти закриваються декоративною накладкою.

  Встановлення замку:

• Замок «Бар'єр – Каре» можна встановити на двері різними способами.
• Як згадувалося вище, при виготовленні дверей замок можна встановити усередині дверей. Для цього треба демонтувати поворотну ручку замка (відгвинтити декоративне кільце і вивернути два гвинти М3) і закріпити замок усередині дверей чотирма болтами М8 на заставну пластину. Бажано під основу замку встановити бронепластину. Замок встановлюється на відстані 63 мм від осі ключового отвору до торця дверей, при цьому торці засуви опиняються у площині торця дверей у положенні засуву «відчинено». На внутрішньому аркуші дверей кріпиться будь-яка поворотна ручка з квадратним валом 6 мм. Довжина квадратного валу підганяється так, щоб вал входив у замок на глибину не менше ніж 5 мм і не більше 8 мм. Зовні кріпиться ключова накладка Fuaro ESC 474 з круглим отвором під ключ. На одвірку дверей встановлюється плоска запірна планка.
• Конструкція дверей має забезпечувати можливість обслуговування замка.
• Як накладний замок, "Бар'єртм - Каре" встановлюється на двері в такий спосіб.
• Спочатку розглянемо встановлення замка на дволистові сталеві двері.
• На внутрішній стороні дверей на відстані 65 мм від її торця проводиться отвір діаметром 45 мм. Також на цьому аркуші дверей згідно з приєднувальними розмірами проводяться 4 отвори діаметром 11 мм під витяжні заклепки – гайки М8. У зовнішньому аркуші проводиться єдиний отвір діаметром 10...11 мм під ключ.
• Витяжні заклепки - гайки встановлюються із внутрішньої сторони дверей у проведені для них отвори. Для разового монтажу заклепок - гайок немає необхідності застосовувати спеціальний інструмент (т.зв. заклепочник). У мережі можна знайти безліч способів встановлення таких заклепок - гайок підручними засобами. Зовні двері встановлюється ключова накладка. Залежно від конструкції косяка дверей встановлюється або плоска або об'ємна запірна планка. Остання кріпиться болтами М8 на встановлені в одвірку заклепки - гайки і закривається декоративною накладкою.
• На однолистові двері замок "Бар'єртм - Каре" встановлюється із застосуванням лицьової пластини. Установка аналогічна до встановлення замку «Бар'єр-3», описаної на цьому сайті. Також у двері на відстані 65 мм від її торця проводиться отвір діаметром 10 мм під ключ і 4 отвори цього ж діаметра під шпильки лицьової пластини згідно з вказаними в паспорті розмірами. Зовні двері прикладається лицьова пластина, а зсередини вона закріплюється на двері чотирма довгими гайками М8. Кріплення замку проводиться болтами М8 на ці довгі гайки. Головки болтів закриваються декоративними накладками. Залежно від конструкції косяка дверей встановлюється або плоска або об'ємна запірна планка. Остання кріпиться болтами М8 на встановлені в одвірку заклепки - гайки і закривається декоративною накладкою.

Експлуатація замку:

• При експлуатації замка можливі випадки, коли ручка замку будь-яким чином залишена в проміжному положенні. Замок можна відкрити ключем у будь-якому випадку. Для цього треба вставити ключ у замок і злегка повернути його в один і інший бік так, щоб повідець секретки почав переміщувати засув. Далі ключ довертається в потрібну сторону до відкриття замку.
• Для довговічної роботи замку необхідно виключити затирання засуву при відкриванні та закриванні замку. Для цього бажано мати на дверях клямку, яка повинна забезпечувати роботу замку без затирання засуву.
• Слід щорічно змащувати механізм секретності замка за допомогою спрею WD-40 через ключовий отвір.
